Układ symulujący prace ekspresu do kawy z wyświetlaczem LCD


LED niebieska - parzenie kawy
LED biała - Para, spienienie mleka
LED czerwoda - praca pompy wody
LED zielona - praca grzałki wody
LED pomarańczowa - praca młynka kawy
Przyciski - wg opisu na filmie

1 min 5 sek filmu - symulowanie pracy czujnika braku wody ( pulsują LED KAWA i PARA ) oraz Wyświelenie "BRAK WODY".
1:16 - symulowanie pracy czujnika temperatury wody podgrzewacza po właczniu urządzenia. Termostat załącza grzałkę, a gdy temperatura osiegnie 89 st C, następuje wyłącznie grzałki. O podgrzewaniu informuje komunikat "Podgrzewam wode" oraz zielona LED.

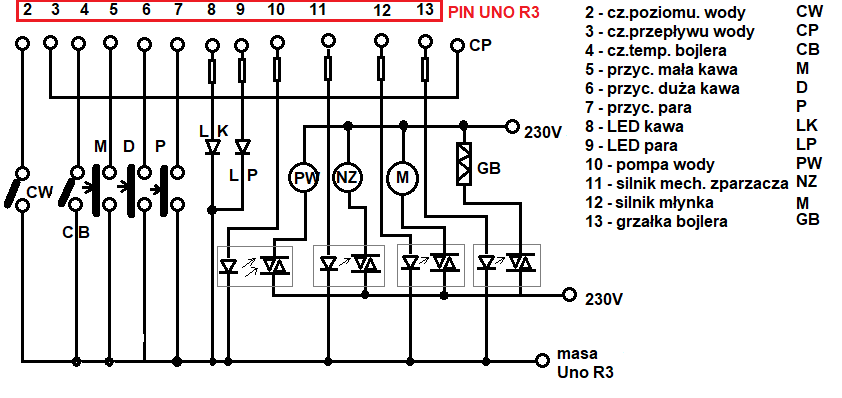

Schemat połączeń części wykonawczej do AVR
-------------------


Przedstawiony materiał może być bazą do budowy realnego urzadzenia lub wykorzystany w zbliżonym celu.
Opis nie zawiera elektronicznej części wykonawczej, która może być zrealizowana na kilka sposobów ( przekażniki, optotriaki, tranzystory MOS-FET, elektorzawory wody,itp. )
Schemat elektryczny zawiera jedynie symbolikę połaczeń bez wskazywania konkretnych podzespołów.

Pobierz kod programu


Użyte moduły
